+chumbamentos

caixas das luminárias do corredor



duto da coifa, que deve ser chumbado na sequência

No momento, estamos com várias decisões em processo: laje da passarela-varanda, cobertura, tubulações (lareira, entrada de gás, alarme)...

abaixo, quadros na despensa, com tubulação já chumbada e destaque do quadro central

buscando soluções

Enquanto na obra prosseguem os chumbamentos de quadros, luminárias do corredor e tubulações da cozinha, seguem os contatos com engenheiros e fornecedores, em especial tratando das soluções para a cobertura e para a laje da passarela-varanda.

Em resumo, temos que as vigas de madeira foram definitivamente descartadas.

As vigas metálicas seriam a opção autorizada pelo engenheiro autor do projeto estrutural e a mais rápida de ser executada, sem comprometer o cronograma da obra.

Uma outra solução seria a laje de concreto, porém não na versão que vence o vão maior (de 8,40m) e sim em conjunto com uma viga de concreto, de 71cm de altura vencendo esse vão maior e os painéis armados no sentido do vão de 3,53cm, devidamente ancorados na viga lateral, embutida no muro. O principal porém seria encontrar um engenheiro que endosasse e assumisse a responsabilidade técnica por essa solução (principalmente na ancoragem da nova viga à estrutura atual). Isto mais o escoramento pesado são no momento obstáculos para o andamento do cronograma da obra (para finalizar em 2009).

Vamos continuar estudando as soluções para encaminhar algo na obra na semana que vem.

madeiras

Imagens da visita à madeireira fornecedora das portas e janelas. Após a visita, tivemos uma reunião para solucionar a colocação dos vidros nos caixilhos e conversamos também sobre vigas de madeira para a sala e madeira para o novo telhado de eternit.


trilho para portas de correr



pivôs das portas pivotantes



folha de porta de marfim já prontas (ainda sem verniz)



detalhe do amortecedor da porta



batente-pilar (porta de entrada social)



batente padrão



batente padrão


abaixo: porta principal ainda não lixada. Há barras de ferro horizontais embutidas para estuturar o conjunto

alterações no projeto

Hoje, enquanto na obra prosseguiu a execução do contrapiso do andar superior, trabalhamos na adaptação de projeto e cronograma, no sentido de adequar ambos a um pedido que recebemos da Andersen: substituir a cobertura impermeabilizada com manta por cobertura com telhas, mais estável. A idéia é criar algo que possa ser oculto pela platibanda, garantindo a integridade e coerência do projeto e minimizando carregamento da laje. O abrigo de caixa d'água permaneceria como solução técnica para posicionar os reservatórios e a tubulação e seria feito com estrutura de perfis metálicos de 10cmx10cm e fechamento em painel cimentício, de acordo com recomendações do engenheiro calculista autor do projeto estrutural.

contrapiso + impermeabilização

Hoje começou a execução do contrapiso do superior (pelos dormitórios de hóspedes) e prosseguiu a passagem da tubulação de piso.

Recebi um técnico de impermeabilização que me passou as indicações de como envelopar a tubulação do ar condicionado na laje de cobertura, além de diretrizes para fixação do abrigo da caixa d'água.

Além dele, recebemos também o técnico de instalação da coifa, que tirou as medidas necessárias para a fabricação do duto.





abaixo, contrapiso e caixa de força do wc fundos

+compras, tubulação e encaminhamentos

Hoje a obra prosseguiu a passagem da tubulação de piso e preparação para execução do contrapiso no superior. Também foi feita a preparação para receber as luminárias do corredor lateral.

Enquanto isso, comprei quadros na Sta Ifigênia (só ficou faltando o quadro geral, que vão entregar na obra) e deixei na obra. Encaminhei por telefone questões do alarme e finalização do projeto de elétrica.

cozinha a todo vapor

Base dos armários da cozinha, em alvenaria, com pontos de elétrica e hidráulica, de acordo com projeto da cozinha planejada.

Hoje na obra foram feitos contatos com empresas de vidro, impermeabilização, madeira, fornecedores de painéis cimentícios e eletricistas, além do contato geral com a equipe de projeto, preparando material para a reunião do dia 16.

Até o final da semana, quase a totalidade da tubulação interna à casa deve estar chumbada, principalmente na cozinha e dispensa, que precisam estar prontas para receber a instalação dos móveis prontos em três semanas.

+ chumbamentos

sala de ginástica



quadros de força na dispensa



caixinhas sobre pia da cozinha

dia de projetos

Enquanto na obra continuaram os chumbamentos e mais alguns detalhes da instalação do ar condicionado (será necessário receber as condensadoras, por volta de quinta-feira, para prosseguir com a passagem da tubulação) do escritório, fiz novos contatos com empresas de impermeabilização, além de articular os projetos (principalmente abrigo caixa d'água e passarela) .

sábado de prosseguimentos

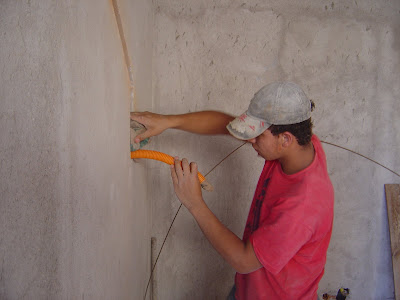

Hoje na obra prosseguiram os chumbamentos de caixas e tubulação.

quadros e +

Hoje continuaram os chumbamentos de caixas de luz e passagem da tubulação de piso.

Enquanto isso, cotei e comprei a maior parte dos quadros de força comuns, especificados pelos eletrotécnicos esta semana, que devem ser chumbados também nesta etapa.

No final do dia, tive uma reunião com o engenheiro Antonio Carlos, para trabalhar principalmente no cronograma da obra até o final, mas também voltada a detalhes de projeto das estruturas que ainda precisam ser realizadas.

obra, materiais e projeto

Hoje na obra continuaram os chumbamentos, enquanto busquei material de elétrica e conversei com serralheiro avançando projeto do abrigo das caixas d'água.

elétrica e +

Hoje prosseguiu o trabalho de chumbar a tubulação e caixinhas de elétrica.

Tivemos notícias da passarela-varanda: será necessário acrescentar uma terceira viga metálica à estrutura. O engenheiro autor do projeto deve passar as especificações até o final da semana. Enquanto isso, há ajustes do projeto executivo (basicamente com relação ao acabamento dos perfis metálicos, que a pedidos não deve ficar aparente).

Os desenhos da cozinha foram entregues à Andersen. De posse deles, poderemos chumbar as caixinhas da cozinha. Os instaladores de coifa já foram contatados e estão à postos para chumbar o duto na base dos móveis.

No escritório, refiz os contatos com alarme e som e amanhã devemos ter todas as propostas para decidir com quem detalhar.

Os eletrotécnicos também foram consultados em relação ao projeto dos quadros de força. A versão definitiva dos quadros (de preferência os quadros também) devem chegar à obra até sexta-feira.

Amanhã também devo ter um resposta em relação ao abrigo da caixa d'água, após avaliação do serralheiro. Assim, a meta da semana vai sendo cumprida!

P.S. prossegue também a instalação do ar condicionado, que está vinculada à chegada das condensadoras à obra. Enquanto isso, mais alguns furos vão sendo feitos.

varanda passarela

Atividades em andamento:
Na obra, instalações de ar e tubulação elétrica.
No escritório, avançando contato com alarme e estutura. Até amanhã, devemos ter os orçamentos reformulados e um veredito sobre a passarela.

abaixo, desenho da proposta para a passarela-varanda.

ar, luz, som

Hoje na obra prosseguiu a instalação do ar condicionado e o chumbamento das caixinhas de luz confirmadas na reunião de ontem.

Do escritório, repassei aos técnicos de som as especificações definidas ontem, priorizando a eficiência das máquinas no home theater e deixando caixas menos robustas para a sonorização dos ambientes. A meta é definir o sistema até o final da semana, para iniciar a instalação na próxima semana (idem para estrutura da varanda e instalação do alarme.
