de sábado, 27/12

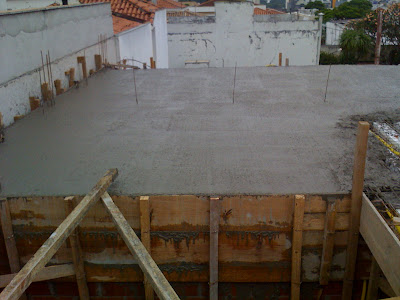

algumas imagens da laje concretada

vistas gerais, alçapão e divisa oeste
fotos: Michel Vale

desenhos para definição do telhado

Desenhos que serão discutidos na reunião de 27/12, para definição do telhado

versão1 - defendida pelos arquitetos



versão2 - sugestão da mão-de-obra



versão3 - híbrida, a pedido da Andersen

cura e retirada das tábuas

Telefonema para a obra, por volta das 11h.

Concretagem realizada com sucesso. Na manhã da própria segunda, retirada das primeiras laterais das vigas. A chuva (muita!) ajudou na cura, porém empenava as tábuas de madeira da forma das vigas. Relato de viagem da equipe de obra na terça-feira, 23/12. Provável retorno dia 03/01/09. Fim de ano em paz!

Texto: Michel Vale

de 19/12 - detalhe alçapão sótão

de 19/12 - concretagem

Visita à obra às 17h.

Concretagem da laje havia se iniciado às 15h30; às 17h, estavam terminando a cobertura da suíte principal. Havia 3 betoneiras e estava pra chegar ainda mais outra. Estavam com a bomba ligada, o concreto subindo, Cláudio espalhando o concreto, Dinei nivelando e Romeu vibrando.

A concretagem acabou por volta das 19h30.

texto e fotos: Michel Vale

de 19/12 - detalhe mangueira

fotos: Michel Vale

últimos ajustes: elétrica e hidráulica

colocação de canos para "camisas" e conduítes passados

fotos: Michel Vale

últimos ajustes pré-concretagem

Visita à obra às 19h.

Cláudio relata a finalização das formas laterais das vigas, o escoramento e a amarração das ferragens, dos arranques dos pilaretes acima da laje de cobertura.

Os conduítes já estavam concluídos, e as esperas dos canos (as "camisas") já haviam sido instaladas.

O tempo estava nublado, mas não havia chovido.

O Cláudio comentou que o caminhão do concreto (betoneiras) iriam atrasar: a concreteira ligara perguntando se seria possível transferir a concretagem para o sábado. Ao final, a transferência foi da manhã para o horário do almoço. A previsão era da chegada dos caminhões às 12h. Até esse horário o Cláudio iria finalizar algumas amarrações e a proteção de lona nas laterais (para proteção dos vizinhos dos respingos do concreto).

(a partir do texto do Michel)

fotos: Michel Vale

detalhe alçapão de acesso ao sótão

fotos: Michel Vale

planejamento até abril de 2009

Casa Andersen
cronograma dez2008-abr2009

finalização da estrutura | etapa intermediária


dez|2008

finalização de alvenaria e pilares do superior
preparação e concretagem da laje de cobertura

definição do telhado
definição do muro

-material de elétrica embutido na laje de cobertura;
-caçamba;


jan|2009

finalização do bloco da lavanderia
alvenaria do sótão
concretagem dos pilares do sótão
instalações de água fria e quente casa principal

projeto executivo | encomenda do telhado
encomenda do aquecimento solar

revisão e definição do projeto do bloco dos fundos

lavanderia
-reboco da lavanderia:
-cal (50 sacos);
-bianco;
-escada caracol;
-caixa d'água (500l);
-contrapiso:
-estrutura:
-tela metálica Q138
-areia; (13m3);
-impermeabilização:
-impermeabilizante denvertec 100 (05 caixas x 18kg);
-lona preta rolo 4 x 100m
-elétrica

telhado

-madeira (com madeira cambará)
ou
-metal

-ferros adicionais alvenaria platibanda casa principal;
-aquecimento solar;

geral - bloco principal
-instalação da elétrica paredes (parte do material já comprado);
-instalação água fria e água quente;


fev|2009

início da execução do telhado
demolição do bloco dos fundos
mudança para bloco da frente
instalações de água fria e quente casa principal

demolição do bloco do fundo
-remoção do entulho (mínimo 06 caçambas)
-caixas d’água (2x2.000l, modelo piscina fortlev)


mar|2009

conclusão do telhado
instalação do sistema de aquecimento solar +
instalação hidráulica sótão
instalação de calhas e rufos do telhado
estaqueamento dos fundos + muros
fundações dos fundos
reboco da casa principal

definição e encomenda da escada principal
definição e encomenda da caixilharia (madeira)
indicação das portas externas

fundos
-fundação (ferros já na obra);
-retorno do estaqueamento;
-ferros;
-pedra;
-areia;
-impermeabilizante denvertec 100 (10 caixas x 18kg);

-ferros baldrames adicionais - muro (eventualmente, de pilares e vigas);
-ferros baldrames adicionais - muretas de elemento vazado;
-quantificação e orçamento blocos (considerando 2 a 3 viagens);

geral - bloco principal
-reboco do bloco principal; cal (100 sacos);
-areia;
-bianco;

escada cascata
-pré-moldada
ou
-feita na obra:
-ferros;
-fôrmas;
-(areia e pedra e escoramento já na obra)


abr|2009

contrapiso bloco dos fundos e área externa
finalização do reboco casa principal
início da alvenaria do bloco do fundo

definição e encomenda das portas externas
início do mês: indicações de materiais de acabamento para etapa seguinte
final do mês: definição de materiais de acabamento para etapa seguinte

fundos
contrapiso
-estrutura;
-impermeabilização;
-elétrica;
-hidráulica;

área externa (piso)
-tubulação elétrica;
-hidráulica;
-cisterna;
-elétrica;
-gerador (+automação);

prosseguimentos

Hoje prosseguiram na obra os ajustes pré-concretagem (fôrmas, escoramentos e colocação dos isopores e telas; tudo já em fase final) e contatos com a concreteira, que ainda não confirmou o serviço para o dia 19.

No escritório, foi finalizado o planejamento para 2009, de janeiro a abril (postada a seguir aqui no blog).

A partir de amanhã até o final do ano, o registro da obra aqui na obra será feito a partir dos relatos e fotos do arquiteto Michel Vale.

viga do alçapão e mais fôrmas

"circulação vertical"

Hoje o espaço vazio (em que faltavam os painéis do alçapão) já estavam preenchidos com uma ferragem adicional; ficam faltando agora os ferros para amarrar a laje do alçapão ao restante das lajes (ferragens negativas+telas).




Parte da laje (norte) já está concluída para concretagem, preenchida com os paralelepípedos de isopor (presos pela tela metálica); abaixo, viga aguardando escoramento lateral:


No escritório, conseguimos os últimos valores para fechar o cronograma e foram feitos os cálculos estimativos (quantificação) dos materiais correspondentes a projetos ainda não concluídos, para que pudessem ser minimamente orçados, além do projeto da fôrma da escada moldada na obra (que será confrontada com a escada pré-moldada), entre outros.

A expectativa, resumidamente, é que se conclua o anteprojeto do telhado até o final de dezembro, para que possamos passar para os executivos em janeiro, enquanto se conclui prioritariamente o bloco da lavanderia.

mais elétrica

imagens da colocação dos eletrodutos na laje (hoje ainda busquei um rolo extra de 50m, do que havia sido quantificado a partir do projeto).

Além da colocação dos eletrodutos, prosseguiu a colocação das fôrmas das vigas; no escritório, foram conseguidos alguns dos últimos valores para fechar o cronograma físico-financeiro para os primeiros meses do ano.

O concreto da laje da cobertura está programado para a próxima sexta-feira, dia 19.

reunião de planejamento para 2009

alçapão de acesso ao sótão, visto da chegada da escada principal ao piso superior



viga adicional (que consta como "viga chata" no projeto modificado fornecido pela empresa de lajes) reforçada (para sustentar o trecho de laje com alçapão da escada, com vão de 60x1,19cm)




ângulos diferentes do vão da escada. Trecho composto por sobras de painéis treliçados (deverá haver uma compoensação da armação no trecho em que faltou painel)


Hoje a pauta da reunião foi o cronograma físico-financeiro de janeiro a abril de 2009 (incluindo o restante dos gastos de dezembro de 2008).

algumas referências de acabamento

imagens colhidas pela cidade que me fizeram lembrar (ainda que vagamente) de algumas soluções a serem definidas mais adiante, mas que ja têm circulado nas reuniões e emails


vidro sobre vigas de madeira (a solução apontada para o vão da escada principal acabou sendo um pouco diferente, mas o exemplo ilustra o efeito da madeira com o vidro na cobertura)



pergolado de concreto aparente visto através de portão

efeito da canjiquinha em parapeito e laterais de janela comprida e estreita

avançando orçamentos + elétrica

furos para iluminação



Romeu e Dinei posicionando as caixas sobre a laje...



...Marcos escorando as caixinhas por baixo



vão da escada

reunião noturna

Na quarta-feira, as lajes foram todas suspensas e continuou o trabalho de escoramento e execução das fôrmas nas laterais das vigas de cobertura.

As fôrmas e escoras prosseguiram na quinta-feira.

À noite, fizemos uma reunião de projeto no escritório, com participação da Andersen, para acertar os ponteiros do projeto do telhado, que ainda não está fechado. Em breve, mais desenhos.

laje quase toda suspensa

vão do quarto principal (já com painéis)




vistas gerais de cima da laje



vão da escada



vão sobre o closet do quarto principal; os painéis devem ser totalmente suspensos amanhã
